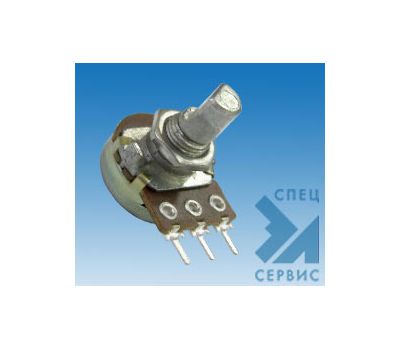

R16K1-B10K, L-15F

• Диапазон сопротивлений в серии: от 500 Ом до 2 МОм;
• Точность сопротивления: ±20 % (от 1 МОм: ±30 %);
• Номинальная мощность: 0,125 Вт (нелинейность B), 0,06 Вт (остальные);
• Остаточное сопротивление: не более 20 Ом (более 10 кОм), не более 10 Ом (до 10 кОм);
• Максимальное рабочее напряжение: 200 В (нелинейность B), 150 В (остальные);
• Уровень шума скольжения: не более 47 мВ;
• Сопротивление изоляции: не менее 100 МОм при 500 В (DC);
• Напряжение пробоя: 500 В (AC) в теч. 1 мин;
• Износоустойчивость: 15 000 циклов;
• Угол вращения вала: 300 ±10°;
• Температура ручной пайки: +300 °C (3 мин);
• Температурный диапазон: -10…+70 °C.

Информация для заказа

1. R16K1 - серия переменных резисторов
2. Отклонение функциональной характеристики на 50 % угла поворота:
       A - 15-20 %
       B - 40-60 %
       C - 75-85 %
       D - 2-15 %
       W - 45-55 %
      M, N
3. Номинальное сопротивление
4. Длина вала: 10, 15, 17, 20, 25, 30, 35, 40 мм
5. Тип вала: KC, KC/CI, R, RE, F

Переменные резисторы серии R16K1:

Тип вала переменного резистора:
