R24N1-B2K, L20KC

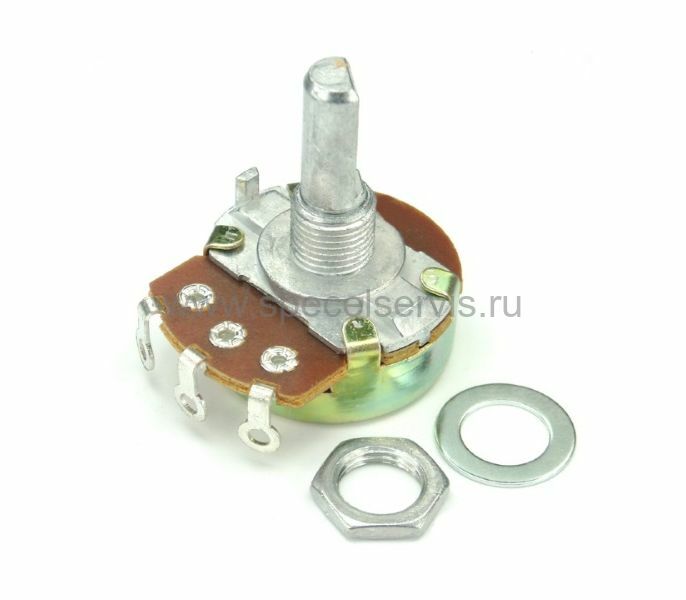

Резистор переменный R24N1-B2K, L20KC

Переменные резисторы (потенциометры) серии R24N1 имеют угловое расположение контактов для навесного монтажа ручной пайкой при температуре до +300 °C. Точность номинального сопротивления составляет ±20 %. Они отличаются низкой ценой, способностью выдерживать 15 000 циклов вращения и малым шумом скольжения, менее 47 мВ.

Диапазон номинальных сопротивлений потенциометров R24N1 простирается от 1 кОм и до 1 МОм. Есть возможность выбора из нескольких вариантов исполнения и длины вала. Для прочного крепления на панель предусмотрена металлическая гайка с шайбой. Переменные резисторы этого типа отлично подходят для регулировки уровня сигнала в звуковом оборудовании.

• Диапазон сопротивлений в серии: от 1 кОм до 1 МОм;
• Точность сопротивления: ±20 %;
• Номинальная мощность: 0,5 Вт (нелинейность B) и 0,25 Вт (остальные);
• Остаточное сопротивление: не более 10 Ом (до 250 кОм) и 0,1 % (от 250 кОм);
• Максимальное рабочее напряжение: 500 В (нелинейность B), 250 В (остальные);
• Уровень шума скольжения: не более 47 мВ;
• Сопротивление изоляции: не менее 100 МОм при 500 В (DC);
• Напряжение пробоя: 250 В (AC) в теч. 1 мин;
• Износоустойчивость: 15 000 циклов;
• Угол вращения вала: 300 ±10°;
• Температура ручной пайки: +300 °C (3 мин);
• Температурный диапазон: -10…+70 °C.

Информация для заказа

1. R24N1 - серия переменных резисторов
2. Отклонение функциональной характеристики на 50 % угла поворота:
   A - 15-20 %
   B - 40-60 %
   C - 75-85 %
   D - 2-15 %
   W - 45-55 %

3. 100K - номинальное сопротивление
4. 10, 15, 20, 25, 30, 35, 40 мм - длина вала
5. KC, R, RE, F - тип вала

Переменные резисторы серии R24N1:

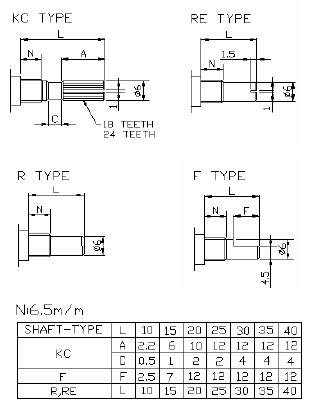

Тип вала переменного резистора:
