RK1233N1-B50K, L-15KC

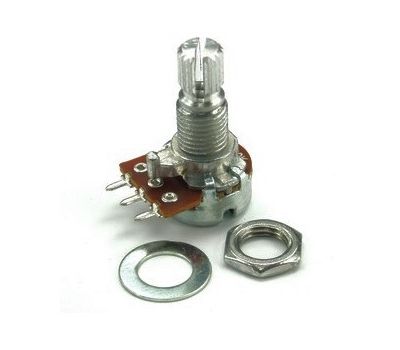

Переменные резисторы (потенциометры) серии RK1233N1 имеют угловое расположение контактов для монтажа на печатную плату в отверстия, или навесным монтажом, с возможностью ручной пайки при температуре до +300 °C. Точность номинального сопротивления составляет ±20 %. Они отличаются низкой ценой, способностью выдерживать 15 000 циклов вращения и малым шумом скольжения, менее 47 мВ.

Величина номинального сопротивления потенциометров RK1233N1 представлена рядом значений: 1, 2, 5, 10, 20, 50, 100, 200, 500 кОм. Есть возможность выбора из нескольких вариантов исполнения и длины их металлического вала. Для прочного крепления на панель предусмотрена металлическая гайка с шайбой.

• Ряд номинальных сопротивлений: 1, 2, 5, 10, 20, 50, 100, 200, 500 кОм
• Точность сопротивления: ±20 %;
• Номинальная мощность: 0,05 Вт и 0,1 Вт (только для линейности B);
• Остаточное сопротивление: не более 10 Ом (до 10 кОм), 20 Ом (свыше 10 кОм);
• Максимальное рабочее напряжение: 30 В (AC);
• Уровень шума скольжения: не более 47 мВ;
• Сопротивление изоляции: не менее 100 МОм при 500 В (DC);
• Напряжение пробоя: 300 В (AC) в теч. 1 мин;
• Износоустойчивость: 15 000 циклов;
• Угол вращения вала: 300 ±10°;
• Температура ручной пайки: +300 °C (3 мин);
• Температурный диапазон: -10…+70 °C.

Информация для заказа

1. RK1233N1 - серия переменных резисторов
2. Отклонение функциональной характеристики на 50 % угла поворота:
   A - 15-20 %
   B - 40-60 %
   C - 75-85 %
   D - 2-15 %
   W - 45-55 %
3. Номинальное сопротивление из ряда: 1, 2, 5, 10, 20, 50, 100, 200, 500 кОм
4. Длина вала: 15, 20, 25, 30 мм
5. Тип вала: KC, F, R, RE

Переменные резисторы серии RK1233N1:

Тип вала переменного резистора:
