3.579545 MHz FTX3.579545M20SM-30/50D

Резонатор кварцевый FTX3.579545M20SM-30/50D

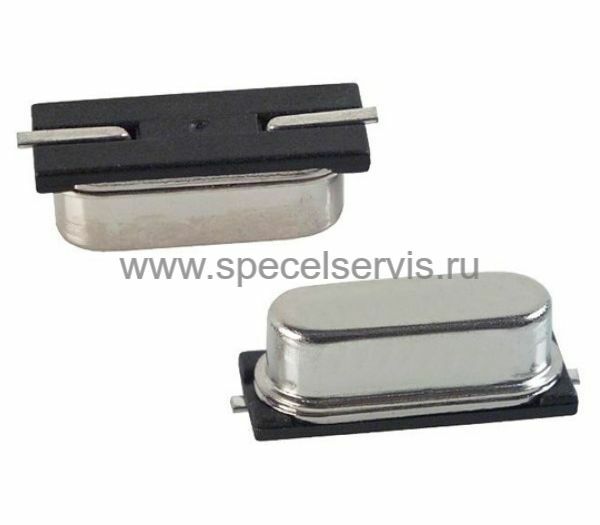

Высокостабильный и надежный кварцевый резонатор в металлическом SMD-корпусе HC-49SM. Максимально допустимая температура при пайке волной: 265 °С. Соответствует требованиям директивы RoHS.

Технические характеристики

• Габариты: 11,6 × 4,8 × 4,2 мм;
• Частота: 3,579545 МГц;
• Гармоника: первая;
• Тип корпуса: HC-49SM;
• Емкость нагрузки: 20 пФ;
• Допустимое отклонение частоты: ±30 ppm при 25 °C;
• Стабильность частоты в рабочем температурном диапазоне: ±50 ppm;
• Рабочий температурный диапазон: -40…+85 °С;
• Температура хранения: -55…+125 °С;
• Эквивалентное сопротивление (Rr): не более 120 Ом;
• Уровень управления: 100 мкВт;
• Шунтирующая емкость: не более 7 пФ;
• Сопротивление изоляции (IR): более 500 МOм при 100 В DC;
• Старение за год: не более ±5 ppm (+25°C); Соответствует директиве RoHS

Габаритный чертеж
