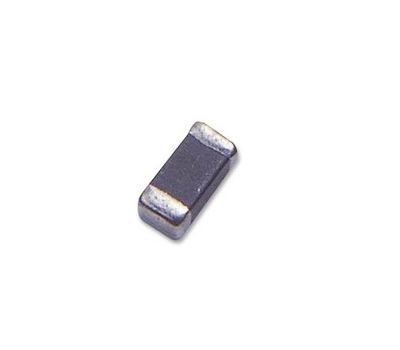

BLM21PG300SN1D
Наведите на картинку для увеличения
BLM21PG300SN1D – Описание
ЧИП-индуктивности семейства BLM21 представляют собой высокочастотные индуктивные фильтры для подавления электромагнитных помех в шинах питания до 6 А. Кроме собственного индуктивного сопротивления, такие фильтры обладают еще и существенным активным сопротивлением для переменного тока, определяемым потерями в феррите, что помогает подавлять паразитные колебания.
Благодаря высокому качеству исполнения, индуктивности серии BLM21 допускают не только монтаж на печатную плату методом пайки волной, но и перепайку. ЧИП-индуктивности имеют габариты SMD-корпуса 0805 с размерами 2,0х1,25х0,85 мм.
Характеристики индуктивных фильтров BLM21PG
|
Наименование |
Импеданс, Ом (100 МГц, 20 °C) |
IНОМ, мА |
RDC, Ом |
TРАБ, °C |
|
BLM21PG220SN1D |
22 ±25 % |
6000 |
0,009 |
-55...+125 |
|
BLM21PG300SN1D |
30 ±25 % |
4000 |
0,014 |
-55...+125 |
|
BLM21PG600SN1D |
60 ±25 % |
3500 |
0,02 |
-55...+125 |
|
BLM21PG121SN1D |
120 ±25 % |
3000 |
0,03 |
-55...+125 |
|
BLM21PG221SN1D |
220 ±25 % |
2000 |
0,045 |
-55...+125 |
|
BLM21PG331SN1D |
330 ±25 % |
1500 |
0,07 |
-55...+125 |
