SM-LP-5001E

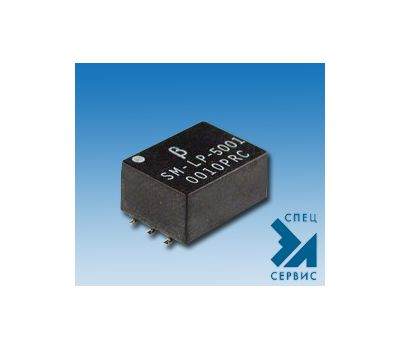

Миниатюрный согласующий трансформатор SM-LP-5001E

Предназначен в первую очередь для применения в сфере телекоммуникаций. Размеры корпуса трансформатора настолько малы, что его высота не превышает 7,36 мм, а планарные выводы рассчитаны SMD-монтажа.

Обратите внимание, что разница между SM-LP-5001E  и SM-LP-5001 заключается только в упаковке – в катушках и в тубах соответственно. Все остальные параметры у них абсолютно одинаковые.

Технические характеристики:

• Номинальный импеданс: 600 Ом;
• Диапазон рабочих частот: 0,2…4 кГц;
• Коэффициент трансформации: 1:1;
• Затухание на частоте 2 кГц: не более 2,0 дБ;
• Неравномерность АЧХ: ±0,25 дБ;
• Искажения формы сигнала: не более 0,015 %;
• Прочность изоляции: 4600 В (1 мин);
• Сопротивление изоляции: 100 МОм;
• Входное/выходное сопротивление: 115 Ом;
• Герметичный корпус;
• Способ монтажа: SMD;
• Габаритные размеры: 15,0x9,6x7,4 мм;
• Сертификат UL60950;
• Соответствует директиве RoHS;
• Рабочая температура: -20...+85 °C.
