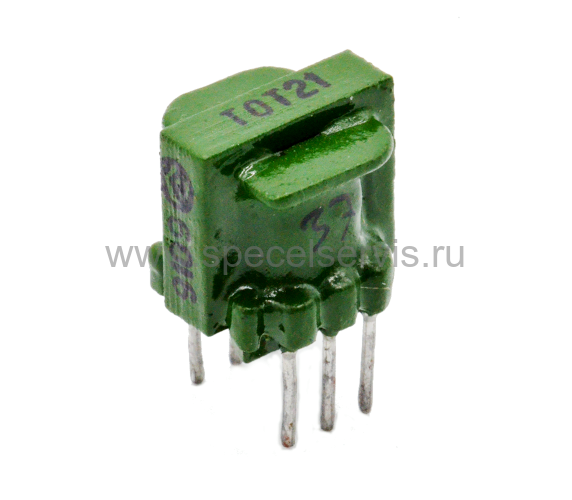

ТОТ-21 – Описание
Трансформаторы, согласующие сигналы низкой частоты типа ТОТ, предназначены для работы в УЗЧ бытового и промышленного назначения в составе различной радиоэлектронной аппаратуры. Трансформаторы используются в устройствах низкочастотных трактов, которые выполнены на полупроводниковых и электровакуумных приборах в аппаратуре с печатным монтажом.
Трансформаторы типа ТОТ разработаны специально для схем печатного монтажа. Для идентификации обмоток имеется ключ и дополнительная маркировка первого вывода на боковой поверхности корпуса (красная точка). Отсчет выводов производится по часовой стрелке со стороны монтажа. При этом первый вывод расположен в левом верхнем углу.
Расстояние между выводами равно шагу координатной сетки печатной платы.
ТОТ-21 – Характеристики
Технические характеристики:
- Диапазон рабочих частот: 300…10 000 Гц;
- Максимальное значение испытательного напряжения: 500 В;
- Число витков первичной обмотки: 750х2;
- Коэффициент трансформации n1: 0,48;
- Коэффициент трансформации n2: 0,96;
- Коэффициент трансформации n3: 0,96;
- Коэффициент трансформации n4: 1,92;
- Входное сопротивление на выводах 1-2: 1400 Ом;
- Входное сопротивление на выводах 1-3: 5600 Ом;
- Сопротивление нагрузки на выводах 4-5: 1000 Ом;
- Сопротивление нагрузки на выводах 4-6: 4000 Ом;
- Сопротивление первичной обмотки постоянному току при 20° С: 322х2 Ом;
- Сопротивление вторичной обмотки постоянному току при 20° С: 273х2 Ом;
- Индуктивность на первичной обмотке: 2,8 Гн;
- Индуктивность на вторичной обмотке: 0,13 Гн;
- Максимальное напряжение первичной обмотки: 5,7х2 В;
- Коэффициент нелинейных искажений на граничных частотах полосы пропускания: не более 5 %;
- Коэффициент амплитудно-частотных искажений в диапазоне полосы пропускания: не более 2 дБ;
- Асимметрия напряжений частей обмоток трансформаторов с одинаковым числом витков: не более 3%;
- Максимальное отклонение коэффициента трансформации: ±5%;
- Сопротивление изоляции обмоток: не менее 1 МОм;
- Климатическое исполнение: УХЛ по ГОСТ В 20.39.404-81;
- Рабочий диапазон температур: от - 60°С до +125°С;
- Относительная влажность: до 98% при температуре 35°С
