ТРМ-1М-60-RS485
Наведите на картинку для увеличения
ТРМ-1М-60-RS485 – Описание
Однофазный тиристорный регулятор мощности ТРМ-1М-60-RS485
Устройство предназначено для плавной регулировки мощности ламп, нагревателей и немногих других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Обладает возможностью подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
Широко применяется в: металлургии, пищевой промышленности, экструзии, термообработке и плавке стекла, инфракрасном оборудовании, полупроводниках, нефтехимии и т.п.
Могут управляться вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры. Все приборы серии ТРМ выпускаются с управлением через интерфейс RS-485 по протоколу Modbus RTU.
Внимание! не заменяют частотные преобразователи и их использование для управления электродвигателями невозможно.
Особенности:
- Пять способов управления, которые выбираются пользователем,
- Широкий диапазон напряжения питания нагрузки - AC(180В…480В) и частоты - 50...60Гц,
- Встроенные быстродействующие предохранители для защиты регуляторов,
- Линеаризация зависимости выходного напряжения или мощности от входного сигнала,
- Управление - ток 4…20 мА или 0…20мА, напряжение 0…5VDC, 0…10VDC, RS-485, переменный резистор или с панели управления
- Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки устройство отключает нагрузку.
Внимание! продолжительная работа регуляторов (более 30℃) при токах нагрузки менее 1% от номинального может привести к выходу регулятора из строя.
Необходимо проводить плановую проверку крепления силового ввода и подтяжку всех болтовых соединений не реже двух раз в год.
Технические характеристики:
| Напряжение питания схемы управления | 180-250В, 45-65Гц |
| Напряжение питания нагрузки | 100-480В, 50-60Гц |
| Максимальное значение тока в нагрузке | 30-720А |
| Минимальный ток нагрузки, не менее | 1% (от Iном) |
| Способы регулирования мощности в нагрузке | |
| Изменением угла (фазы) открывания тиристора (Phase Angle) | |
| Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing) | |
| Пакетный способ управления | |
| Пакетный способ управления с режимом плавного пуска «разогрева» | |
| Пакетный способ управления с режимом однократного плавного пуска «разогрева» | |
| Входные управляющие воздействия | |
| Вход разрешения работы "ПУСК" | Сухой контакт или открытый коллектор NPN-транзистора |
| Вход управления 1 | |
| Входное напряжение управления | 0-5В/0-10В (выбирается в меню) |
| Линейность характеристики не хуже (от максимального значения напряжения управления) | 2>#/td### |
| Стабильность характеристики не хуже (от максимального значения напряжения управления) | 2>#/td### |
| Максимальное допустимое входное напряжение | 11В |
| Входной ток управления | 0-20мА/4-20мА (выбирается в меню) |
| Максимально допустимый входной ток | 40мА |
| Вход управления 2 | |
| Входное напряжение управления | 0-5В |
| Максимальное допустимое входное напряжение | 5,5В |
| Выход | |
| Встроенное реле | 1 переключающая группа |
| Максимальное коммутируемое напряжение (АС1) | АС250В |
| Максимальное коммутируемый ток (АС1) АС250В | 5А |
| Прочие | |

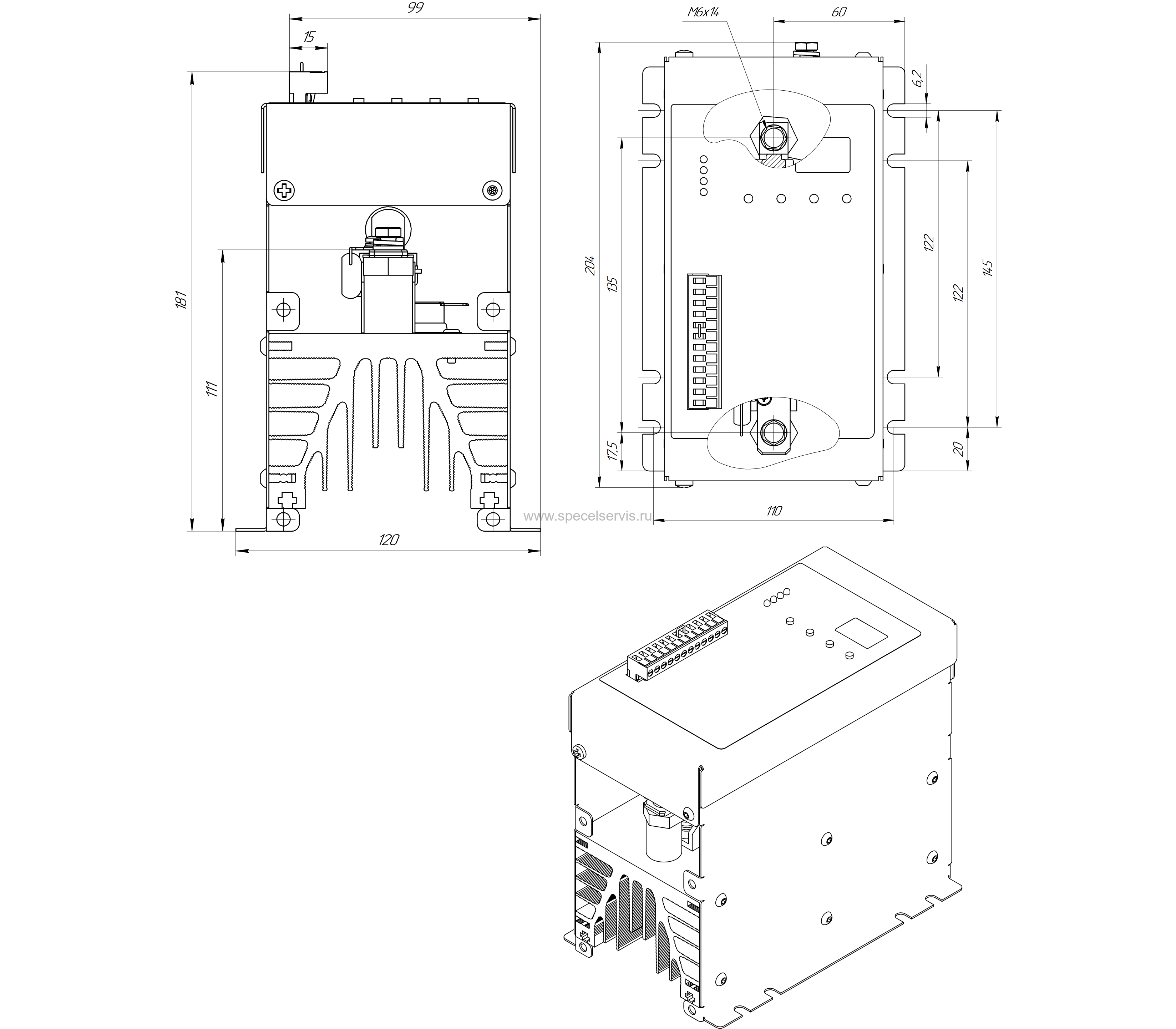

| Габаритные и установочные размеры | см.таблицу ниже |
| Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99 | Степень жёсткости 3 (2кВ/5кГц) |
| Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99 | Степень жёсткости 3 (2кВ) |
| Степень защиты (по передней панели/по клеммам подключения) | IP00/IP00 |
| Максимальное напряжение изоляции | 2500В/1мин |
| Климатическое исполнение | УХЛ4 |
| Диапазон рабочих температур | -25…+55℃* |
| Высота над уровнем моря | до 1000м |
| Режим работы | круглосуточный |
| Энергопотребление платы питания | не более 2Вт |
| Масса (по исполнениям) | |
| ТРМ-1М-(30-100) | 2,4/2,7кг |
| Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше) | |
| Вентилятор 80мм | Не более 14Вт |
| Вентилятор 120мм | Не более 20Вт |
| Удельное тепловыделение | 1,5Вт/А |
| Усилие затяжки сигнальных клемм и клемм питания регулятора | 0,4-0,6Н*м |
| Усилие затяжки винтов крепления предохранителя | |
| Модели с номинальным током до 100А включительно | 3Н*м |
| Модели с номинальным током свыше 100А | 5Н*м |
| Усилие затяжки винтов силового ввода | |
| Винт М6 | 2,5-4Н*м |
| Винт М8 | 5-8Н*м |
| Винт М10 | 7-10Н*м |
| Уровень шума вентиляторов | |
| Вентилятор 80мм | 32Дб |
| Вентилятор 120мм | 50Дб |
| Способ управления тиристором | статический |
| * При температуре выше +350C требуется запас по току |
